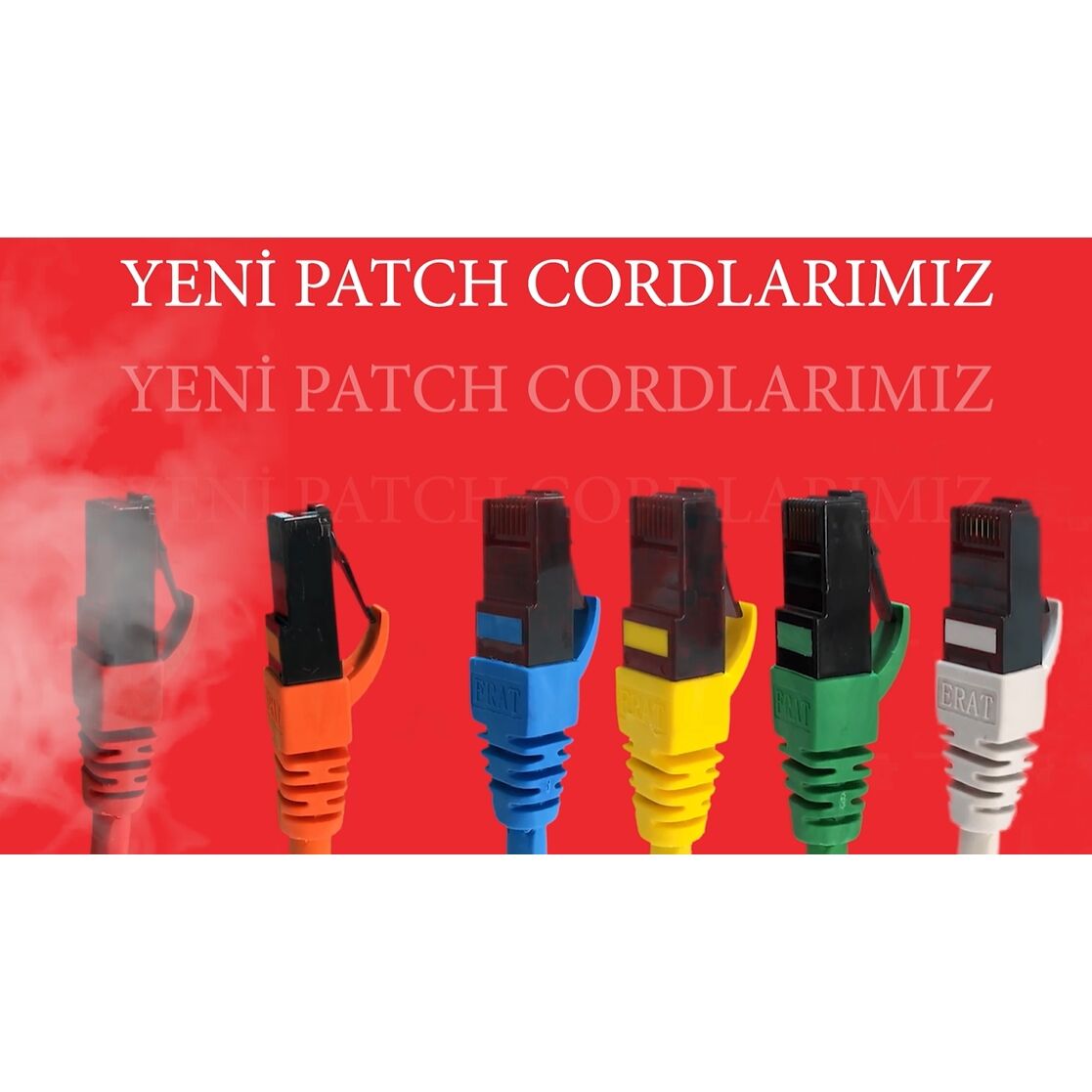

ERAT EPC-250C6ULHG-0.25 25CM UTP CAT6 PATCH CORD LSOH GRI 4x2x24# 24 AWG
ERAT CAT 6 U/UTP Patch Cord
Kullanım Yeri
LAN uygulamalarının tamamını destekler. Kabinetlerde patch panel ile aktif cihaz arasında ve aktif cihazların yapısal kablolama sistemine bağlantılarının yapılmasında kullanılır.
Nitelikler ve Onaylar
Flame test: comply with IEC 60332-1-2 ISO/IEC11801:2011(Ed. 2.2) ANSI/TIA/EIA-568.2-D
EN 50173-1:2011
EN 50173-2:2007 including amendment A1:2010 IEC61935-2:2010(Ed.3.0) (transmission requirements)
|
Fiziksel Özellikler |
|
|
Temel Kablo İletkeni |
Esnek, 24AWG, 7x0.205 mm, tavlı çıplak bakır. |
|
Yalıtım Malzemesi |
PE |
|
İzole İletken Sayısı |
8, bükülmüş 4 per halinde. |
|
Renk Kodları |
TuruncuxBeyaz,Turuncu, YeşilxBeyaz,Mavi, MavixBeyaz, Yeşil, KahvexBeyaz, Kahve |
|
Dış Kılıf |
LS0H (Halogen free) alev geciktirmeli. |
|
RJ45 Plug |
8P8C 50U’’ U-TYPE 94-V2 |
|
Kablo Dış Çapı |
6.0 ± 0.2 |
|
Elektriksel ve Mekanik Özellikler |
|
|
İletken Direnci |
≤5Ω |
|
Yalıtım Direnci |
≥10MΩ |
|
Sonlandırmalar arasında ölçülen, eşleştirilmiş konnektörlerle yalıtım direnci |
>500MΩ |
|
Çiftleşmiş konnektörlerin Yalıtım direnci |
≥AC1000V |
|
Karakteristik Empedans |
100 ± 6 Ohm @ 1-250MHz |
|
Kontak Direnci |
20 mOhm max. |
|
Direnç Dengesizliği |
2% max |
|
Dielektrik Gücü |
1000 volts/1 minute min rms |
|
Birleşim Zayıflaması |
40dB dak @ 30-100 MHz 40-20log (f / 100) @ 100-250 MHz |
|
Kablo-Plug Gerilme Kuvveti |
9 Kgf (90N) min |
|
Dayanıklılık |
1200 Eşleşme |
|
Çalışma Sıcaklığı |
-25°C to +70°C |
|
Elektriksel Özellikler |
|||||||
|
Frekans |
Geçiş Kaybı (IL) |
NEXT |
Geri Dönüş Kaybı (RL) |
PS NEXT |
PS ACR-N |
ACR-F |
PS ACR-F |
|
MHz |
Limit (max. dB) |
Limit (min. dB) |
Limit (min. dB) |
Limit (min. dB) |
Limit (min. dB) |
Limit (min. dB) |
Limit (min. dB) |
|
1 |
3 |
65 |
19 |
62 |
59 |
63.3 |
60.3 |
|
4 |
4 |
63 |
19 |
60.5 |
56.5 |
51.2 |
48.2 |
|
8 |
5.7 |
58.2 |
19 |
55.6 |
49.9 |
45.2 |
42.2 |
|
10 |
6.3 |
56.6 |
19 |
54 |
47.7 |
43.3 |
40.3 |
|
16 |
8 |
53.2 |
18 |
50.6 |
42.6 |
39.2 |
36.2 |
|
20 |
9 |
51.6 |
17.5 |
49 |
39.9 |
37.2 |
34.2 |
|
25 |
10.1 |
50 |
17 |
47.3 |
37.2 |
35.3 |
32.3 |
|
31.25 |
11.4 |
48.4 |
16.5 |
45.7 |
34.3 |
33.4 |
30.4 |
|
62.50 |
16.5 |
43.4 |
14 |
40.6 |
24.1 |
27.3 |
24.3 |
|
100 |
21.3 |
39.9 |
12 |
37.1 |
15.8 |
23.3 |
20.3 |
|
200 |
31.5 |
34.8 |
9 |
31.9 |
0.3 |
17.2 |
14.2 |
|
250 |
35.9 |
33.1 |
8 |
30.2 |
-5.8 |
15.3 |
12.3 |
